Proyecto de Instalación de Cableado Estructurado, MDF, IDF, Fibra Óptica y Escalerilla para Centro de Distribución
Descripción General del Proyecto
El proyecto tiene como objetivo garantizar la conectividad eficiente y confiable del centro de distribución mediante la instalación de un sistema de cableado estructurado que soporte las comunicaciones y operaciones críticas. Este sistema integrará los elementos esenciales para la transmisión de datos, incluyendo un Main Distribution Frame (MDF), Intermediate Distribution Frames (IDF), fibra óptica y un sistema de escalerillas para la organización y protección del cableado.
Pilares del Proyecto
A.
Main Distribution Frame (MDF)
- Es el punto central de distribución de la red en el centro de distribución.
- Responsable de concentrar las conexiones principales de todos los equipos de comunicación y redes externas.
- Incluye racks, paneles de parcheo y equipos activos como switches y routers.
B.
Intermediate Distribution Frames (IDF)
- Son puntos de distribución secundarios que conectan diferentes áreas o zonas del centro de distribución al MDF.
- Facilitan la segmentación de la red para mejorar la eficiencia y el control del flujo de datos.
- Suelen ubicarse estratégicamente para minimizar las distancias del cableado hacia las estaciones de trabajo.
C.
Fibra Óptica
- Utilizada como enlace troncal entre el MDF y los IDF para garantizar altas velocidades de transmisión de datos y baja latencia.
- Ofrece mayor capacidad de ancho de banda y fiabilidad en comparación con el cableado tradicional.
- Diseñada para soportar aplicaciones críticas y conexiones de larga distancia dentro del centro de distribución.
D.
Sistema de Escalerillas
- Estructura metálica diseñada para la organización, canalización y protección del cableado estructurado y de fibra óptica.
- Asegura una instalación ordenada, accesible y segura, reduciendo riesgos de daños en el cableado.
- Facilita el mantenimiento y futuras ampliaciones de la infraestructura.
Alcance del Proyecto
01.
Ingeniería y Diseño
- Análisis del diseño actual y necesidades de conectividad del centro de distribución.
- Elaboración de planos y diagramas de la red estructurada.
- Selección de materiales y componentes, asegurando compatibilidad y cumplimiento de normativas internacionales.
02.
Suministro de Materiales
- Cableado estructurado de categoría adecuada (Cat5e, Cat6, Cat6a o superior).
- Paneles de parcheo, conectores y racks para MDF e IDF.
- Fibra óptica monomodo o multimodo según las necesidades del ancho de banda.
- Escalerillas portacables metálicas para organizar y proteger el cableado en todas las áreas.
03.
Instalación
- Montaje de racks y gabinetes para MDF e IDF en ubicaciones estratégicas.
- Tendido y conexionado del cableado estructurado entre MDF, IDF y las estaciones de trabajo.
- Instalación de troncales de fibra óptica para interconectar MDF e IDF, garantizando alta velocidad y baja latencia.
- Instalación de escalerillas para canalización, asegurando orden y accesibilidad para el mantenimiento futuro.
04.
Pruebas y Puesta en Marcha
- Certificación del cableado estructurado y fibra óptica con equipos de pruebas especializados.
- Verificación de conexiones y configuración de equipos activos para garantizar el correcto funcionamiento de la red.
- Documentación de resultados y entrega de planos "as-built".
Beneficios del Proyecto
- Conectividad de Alto Desempeño: El diseño de la red garantiza la transmisión eficiente de datos, adaptándose a las demandas actuales y futuras del centro de distribución.
- Infraestructura Ordenada y Escalable: La organización del cableado con escalerillas y racks facilita el mantenimiento y permite la ampliación de la red en el futuro.
- Confiabilidad y Continuidad Operativa: La fibra óptica y el cableado estructurado de alta calidad aseguran una comunicación estable y rápida en todas las áreas.
- Cumplimiento Normativo: El sistema cumple con estándares internacionales, como ANSI/TIA/EIA e ISO/IEC, asegurando calidad y seguridad.
Compromiso con el cliente
- Implementación de una infraestructura robusta y bien organizada para el manejo de datos.
- Optimización del Consumo Eléctrico: Distribución eficiente de la carga eléctrica, minimizando pérdidas y riesgos.
- Cumplimiento Normativo: Sistema diseñado e instalado bajo estándares de seguridad y calidad eléctrica.
- Flexibilidad Operativa: Preparado para escalabilidad futura según necesidades del centro de distribución.
- Optimización del flujo de información entre las áreas del centro de distribución.
- Red preparada para soportar tecnologías avanzadas y futuros requerimientos de expansión.
- Sistema modular y escalable para futuras expansiones.
Evidencia fotográfica
En cada proyecto que TELCAM ingresa, ya sea Empresa o Casa, tomamos el resguardo de generar evidencia fotográfica desde el inicio al fin del trabajo, de este modo el cliente puede ver el antes y el después del trabajo.

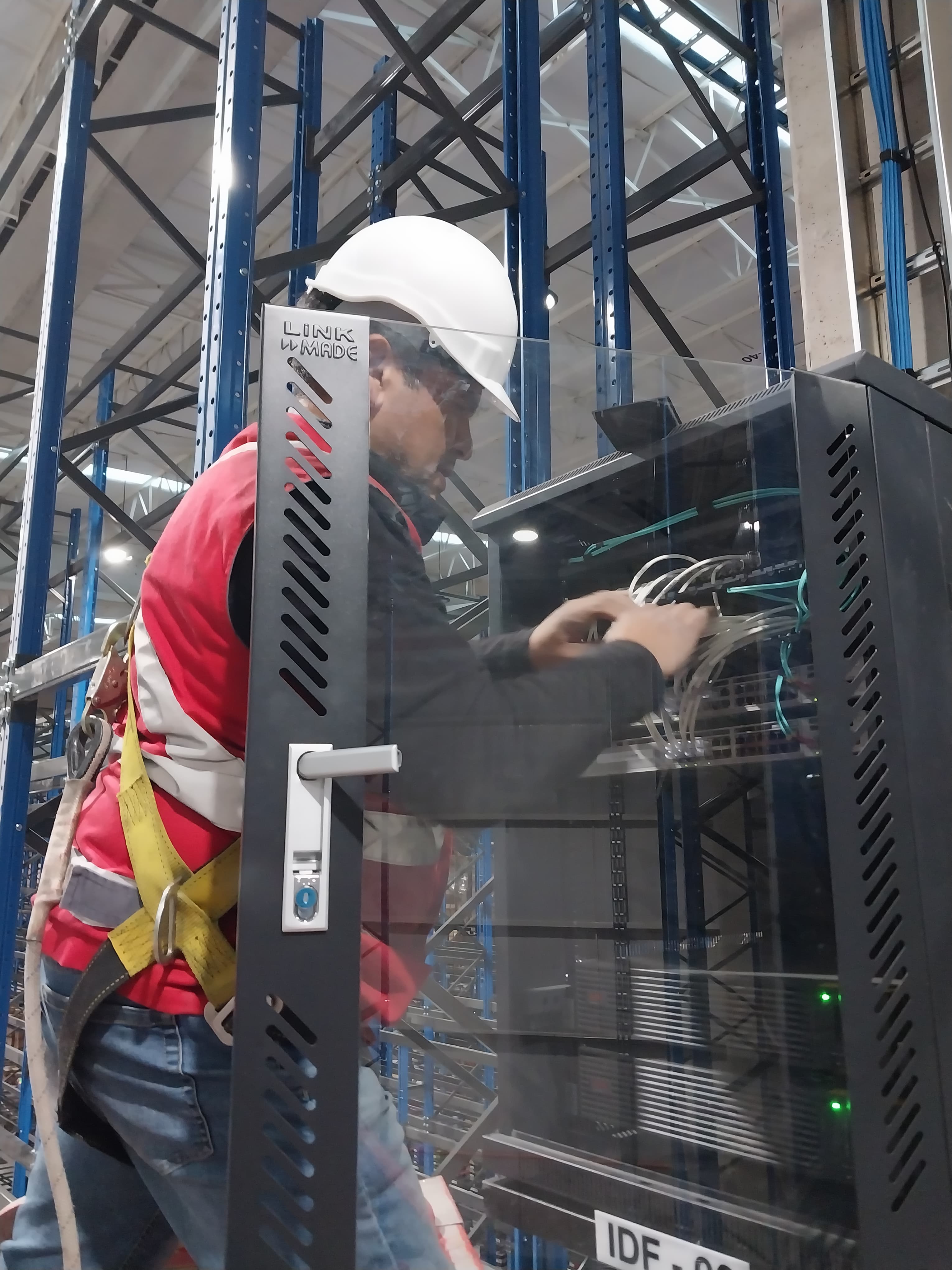

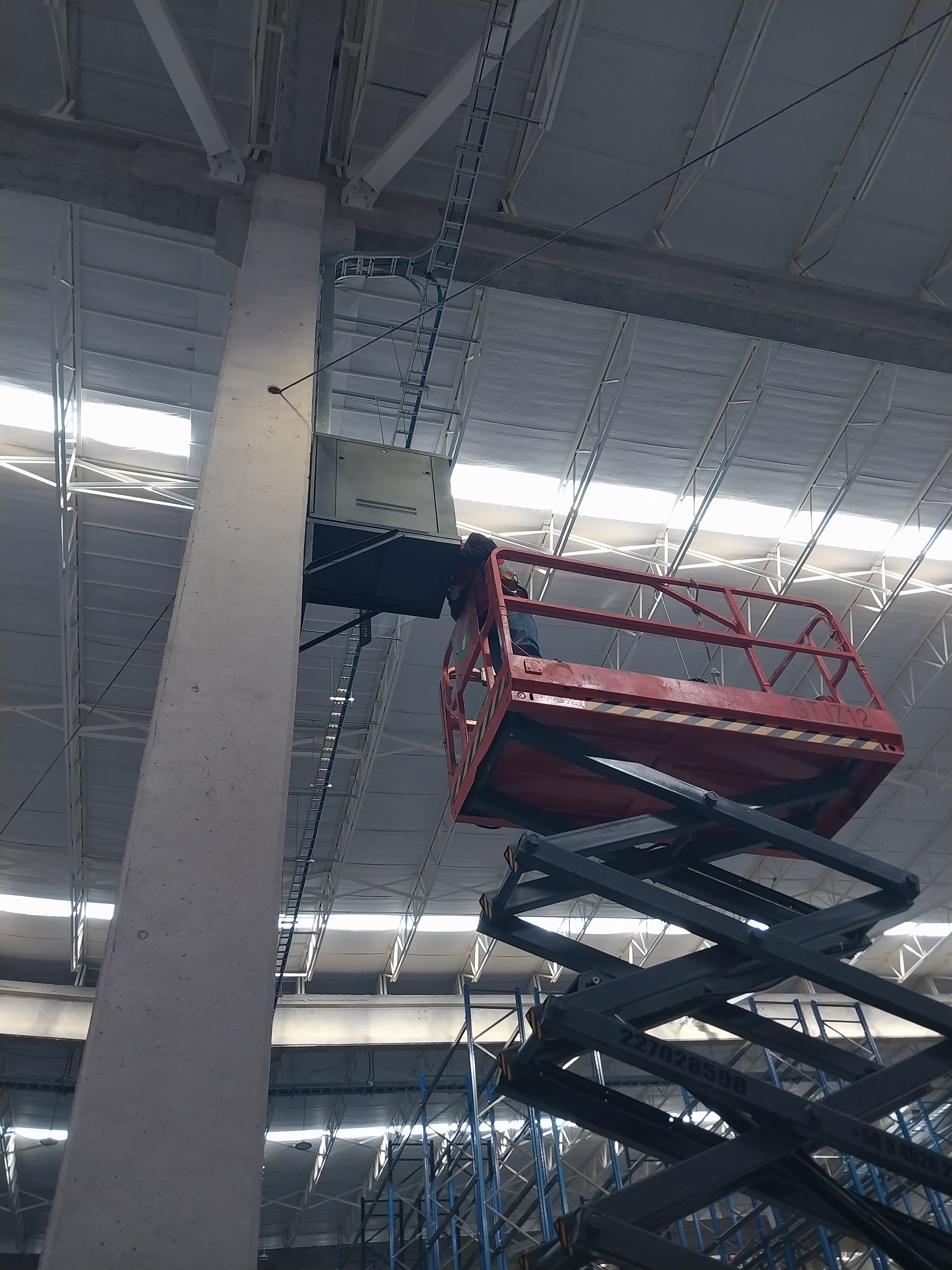

Instalación de un IDF en altura

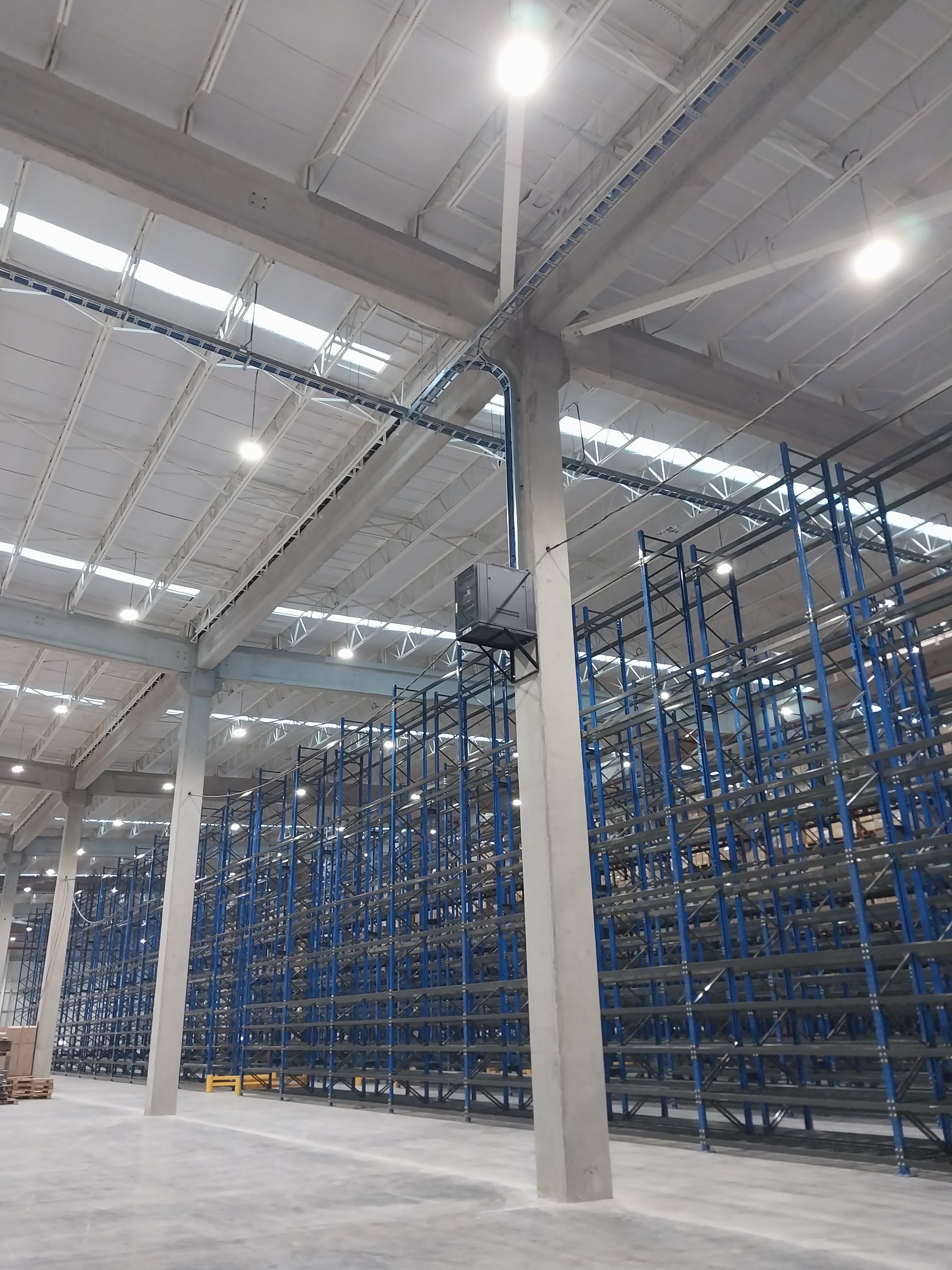

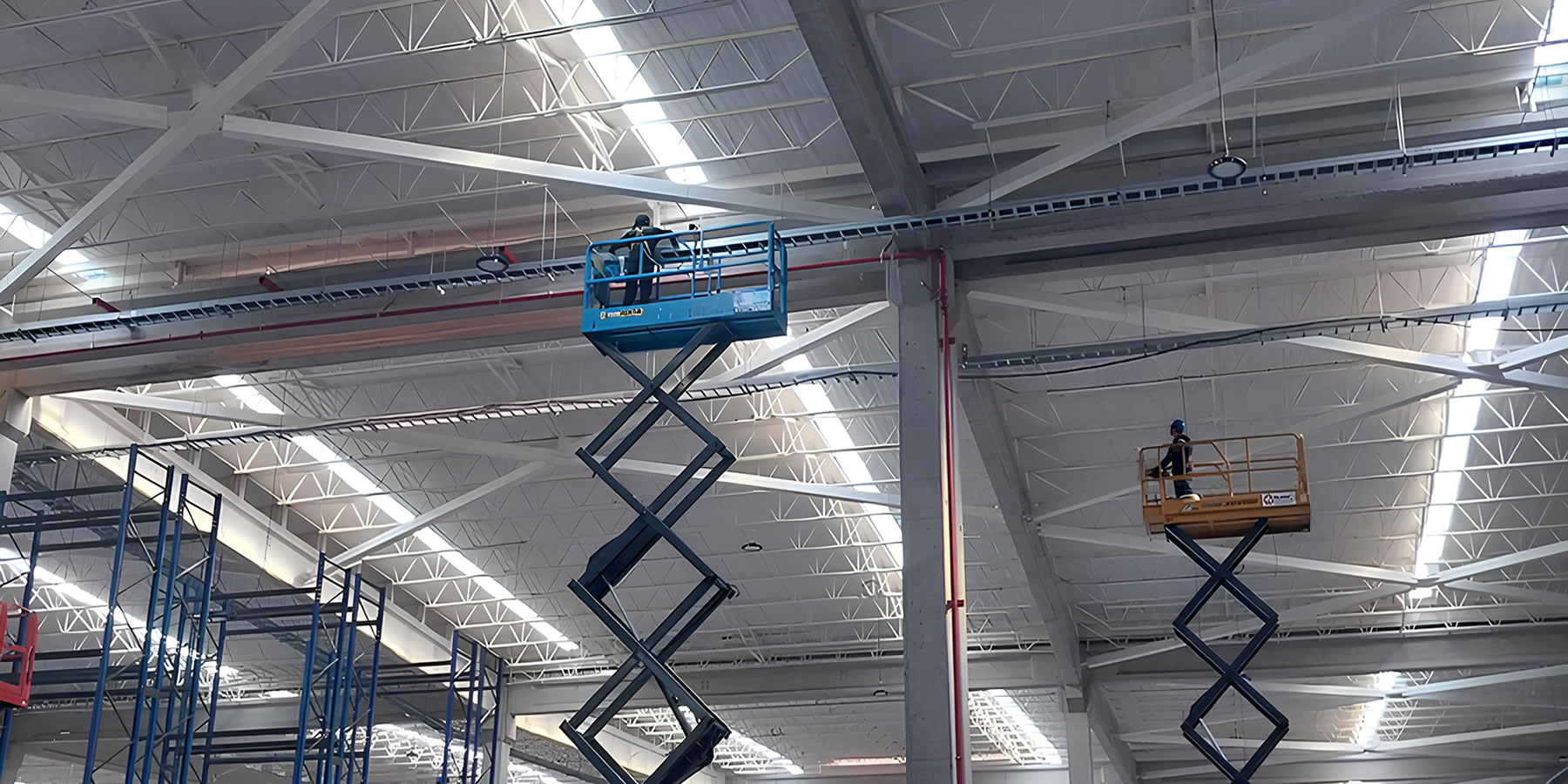

Instalación de cableado estructurado, escalerillas e IDF
Instalación de cables CAT-6A para Puntos de Acceso Wifi

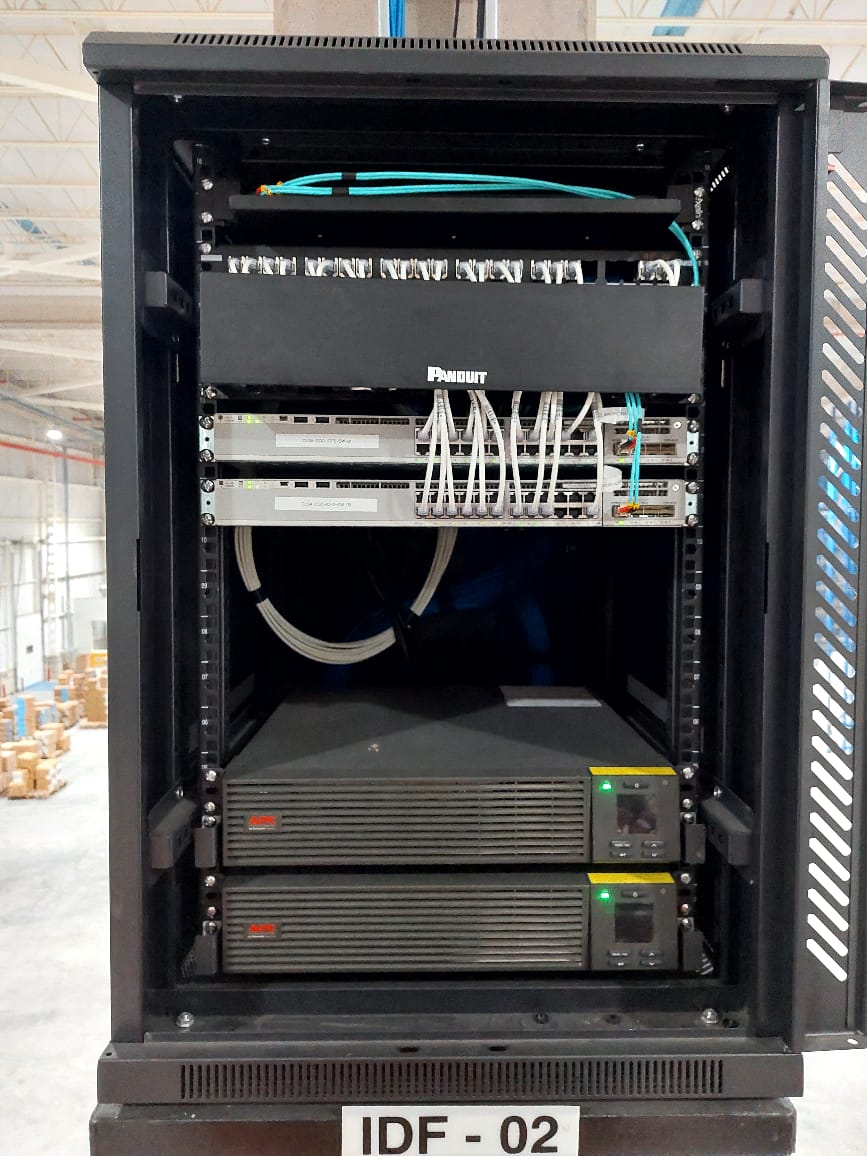

Montaje de equipos SW, Patch Panel, Ordenadores y UPS en IDF
Certificación de puntos de Red Categoría 6A Panduit

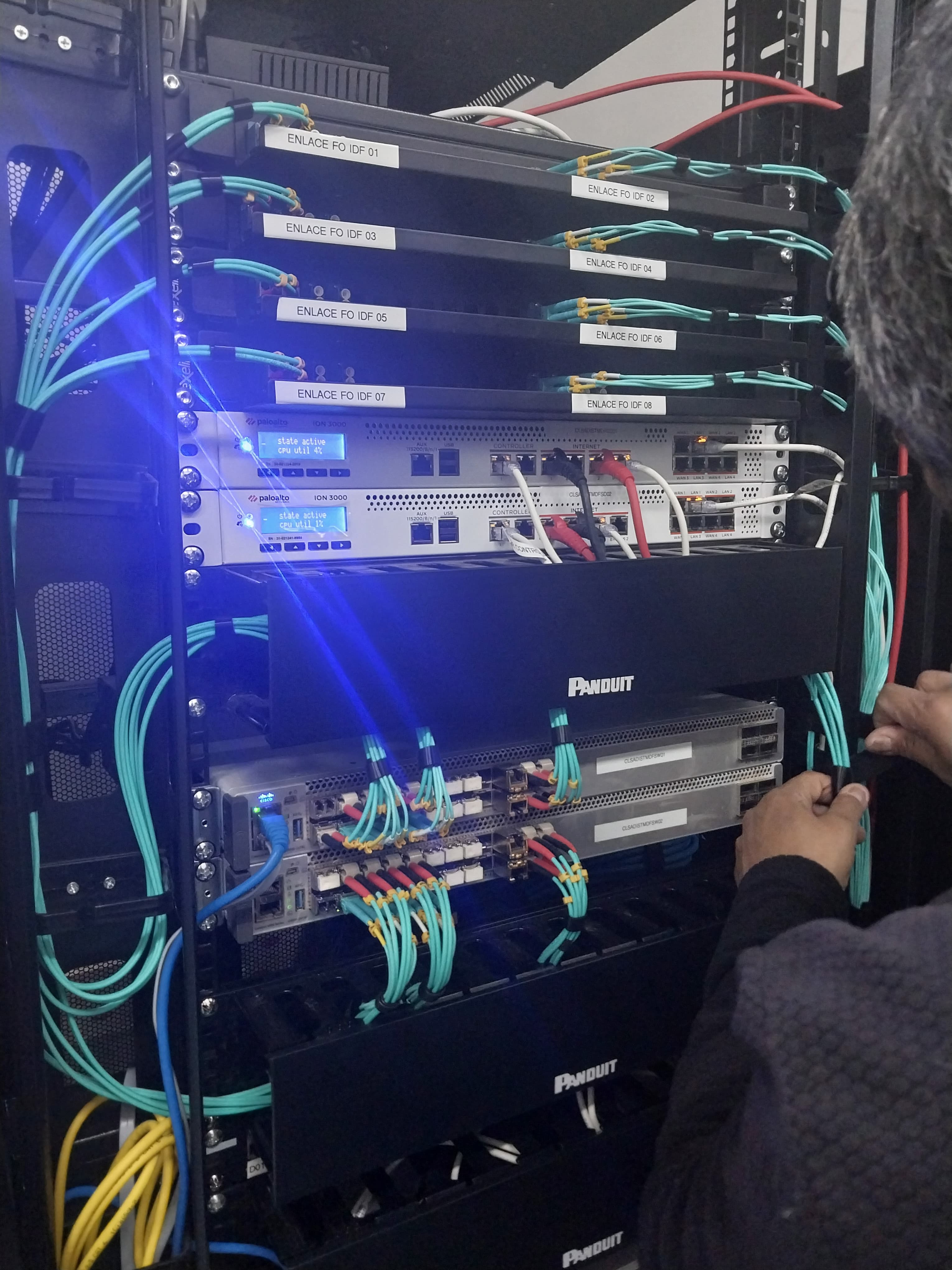

Instalación y configuración de Sw Core y Router Firewall en MDF

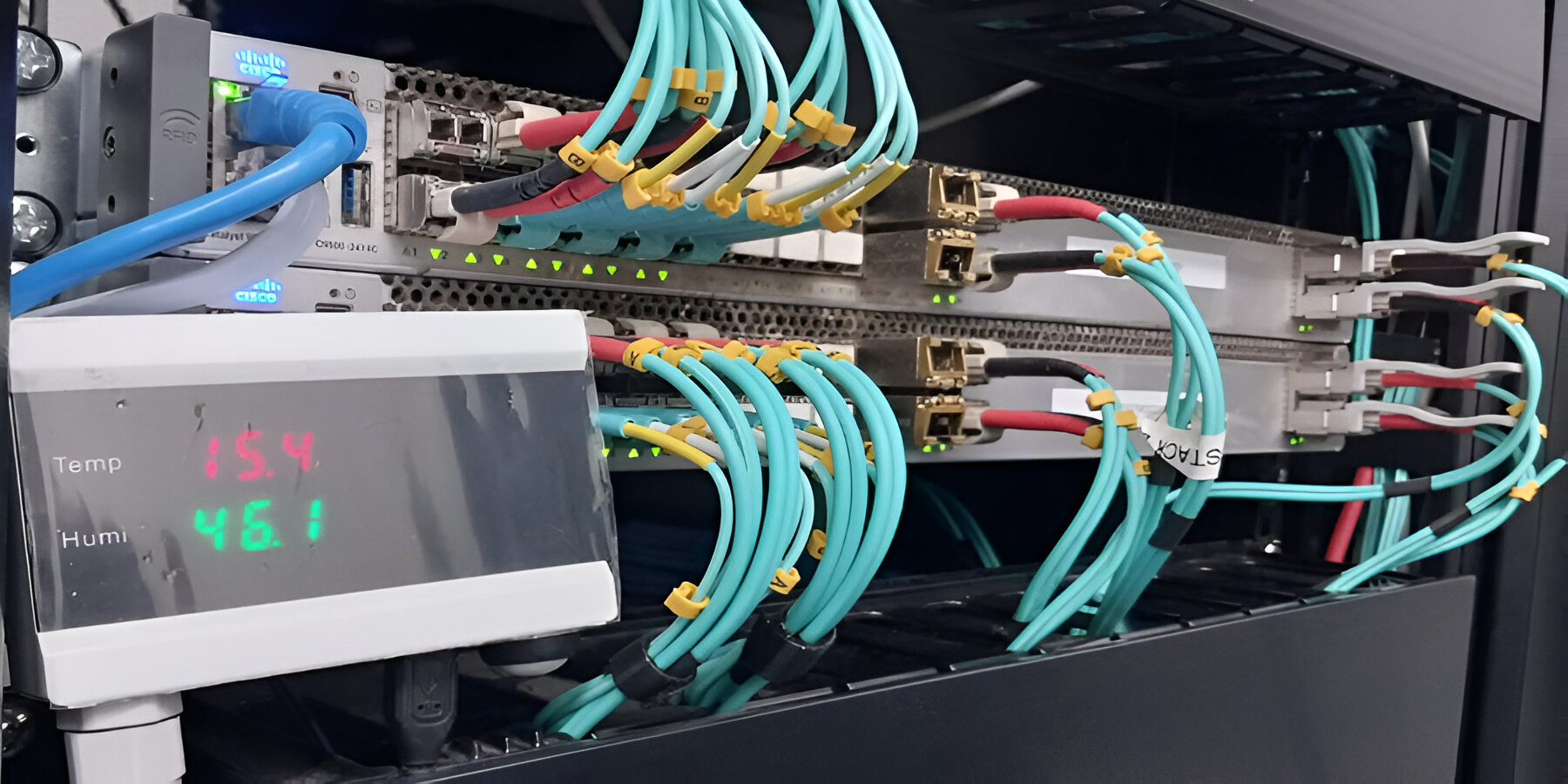

Instalación de sistema de alerta de temperatura ambiente en MDF

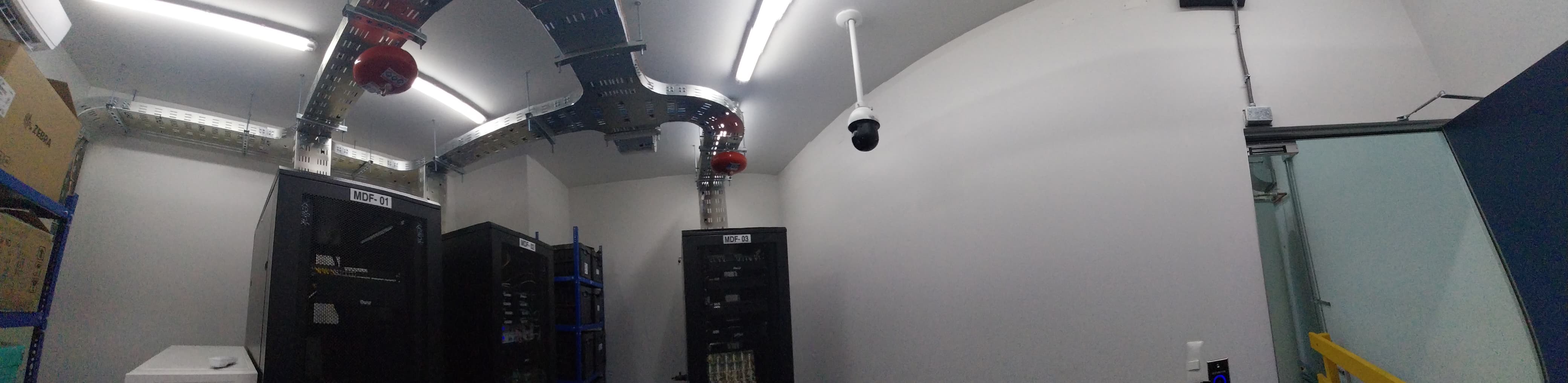

Instalación de Racks en sala MDF

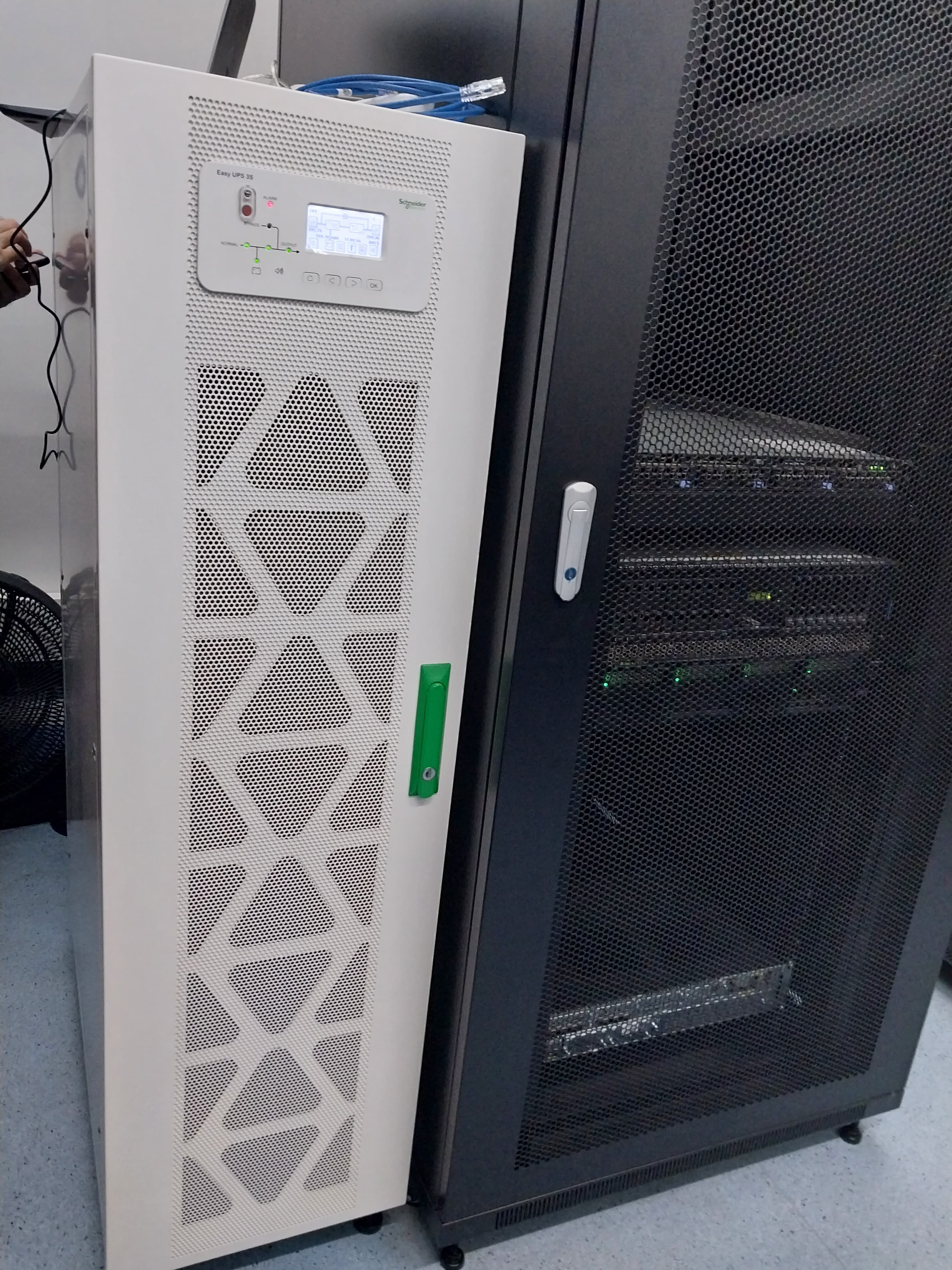

Instalación de UPS Externa Trifásica 20KVA y tablero eléctrico en MDF

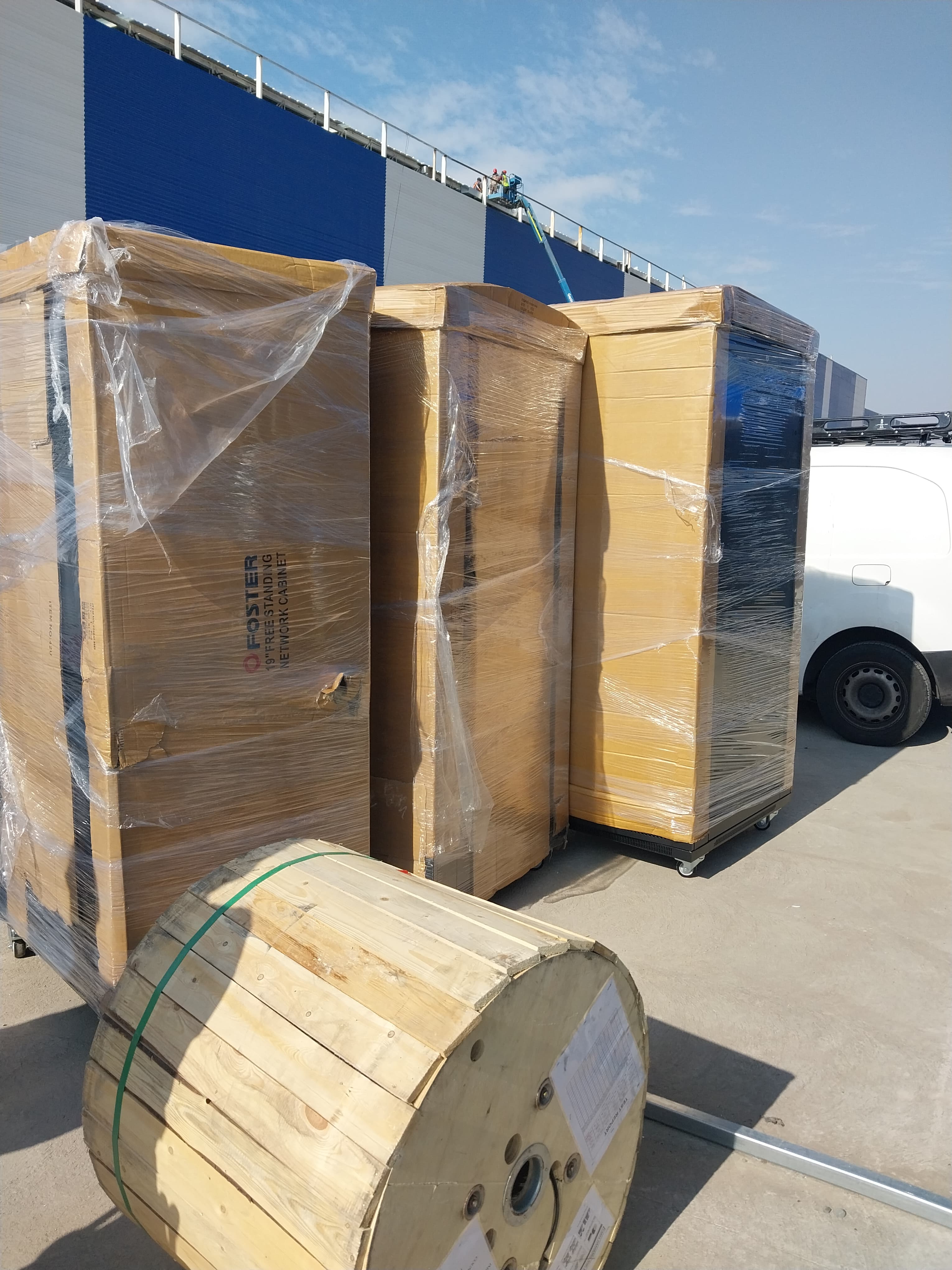

Logística de obra en terreno
Montaje de antena Starlink
